某炼化有限公司永磁调速器改造

来源： | 发布日期：2021-07-29

系统参数：
改造设备:燃油燃气锅炉送风机

电机参数: 额定功率280kW

额定转速1488r/min

额定电流33.3A

风机参数:风量4994m³h、常压

改造目的：

(1)改善风机系统的运行工况,减小系统振动,完全解决风机入口风门挡板断裂问题。
(2)改善环境噪音,达到噪音国标要求。
(3)降低风机能耗,节约经济成本。

永磁改造效果评价数据表：

改造前后风机振动值（mm/s）、噪音（dB）对比

设备位号	341-K-102A	341-K-102B	341-K-102A	341-K-102B
测量时间	改造后		改造前
测量时间	2014.12.20	2014.12.20	2014.9.29	2014.9.29
电机非驱动端水平方向 1H	0.60	0.47	1.50	1.45
电机驱动端垂直方向 2V	0.44	0.29	0.88	0.34
电机驱动端水平方向 2H	0.41	0.53	1.71	1.66
电机驱动端轴向 2A	0.28	0.45	0.90	0.32
风机驱动端垂直方向 3V	0.23	0.17	1.62	0.36
风机驱动端水平方向 3H	0.44	0.46	2.37	1.47
风机非驱动端垂直方向 4V	0.22	0.21	1.72	0.43
风机非驱动端水平方向 4H	0.40	0.52	2.14	1.26
风机非驱动端轴向 4A	0.16	0.18	1.79	0.51

改造节能数据对比

项目	数据
供风量（万m³/h）	4.8	6.5	8.6	9.7	10.8	11.1
改造前电流（A）	25.8	28	31.4	32.6	32.8	33.1
改造后电流（A）	18.1	20.2	22.9	24.6	26.3	27.0
电流下降值（A）	13.4	12.0	9.6	8.0	6.5	6.1
节能率（%）	42.5	37.3	29.5	24.5	19.8	18.4

斯普瑞永磁改造结论：

综合标定情况和数据分析,得出标定结论如下：

（1）改造后,锅炉甲乙侧送风机振动明显较小,符合技术协议和项目建议书中要求,振动达到国家标准要求。

（2）改造后,锅炉甲乙侧送风机入口门拆除,避免了入口风门频繁振动而造成挡板断裂的情况,有效提高了系统的运行稳定性,延长设备使用寿命

（3）改造后,锅炉甲乙侧送风机周围噪音大幅降低,保持在75dB,极大改善了周围环境。

（4）改造后,单台送风机约节约耗72.4kWh，2台风机一年共可节约电费76.5万元。

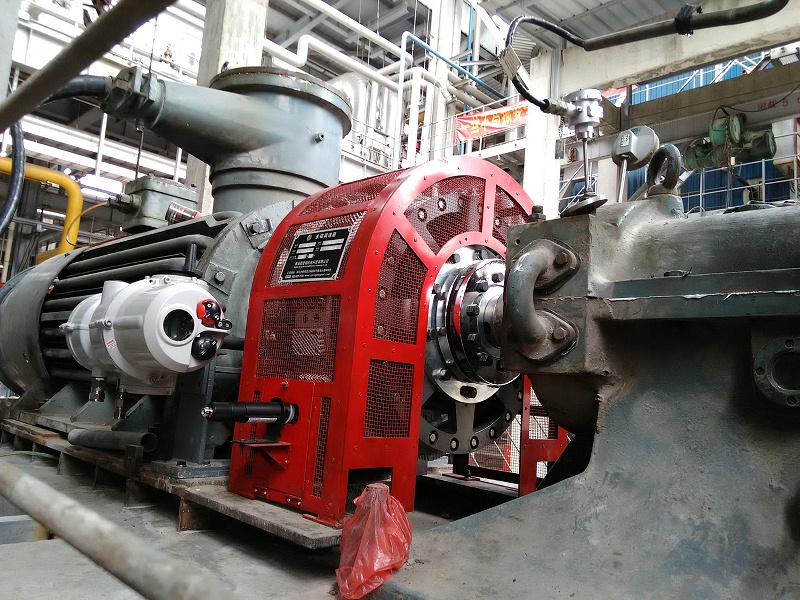

中海油惠州炼化
