设备参数

改造设备：6#机闭式水泵

水泵参数：流量2100m³/h 、扬程50m

电机参数：额定功率400kW、额定转速1480rpm、额定电流47.2A

改造需求

1、实现电机软启动，解决高压电机启动瞬间电流大的问题。

2、降低水泵振动的传导，提高电机使用寿命。

3、减少设备维修拆卸联轴器的工作量。

4、泵转速和出口压力可调，达到节能降耗减少碳排放的目的。

改造效果

1、实现了电机的空载启动，电机启动电流大幅降低，延长了电机的使用寿命。

2、隔离了水泵和电机之间的振动传导，提高了设备运行寿命。

3、消除了设备检修时，联轴器热拆装的维修工艺，减少了设备维修的工作量。

4、闭式水泵可0-97%无级调速，根据实际的运行工况调节水泵流量和压力，减少了不必要的能量损失，既满足了生产的需要，同时产生明显的节能效益，节能率可达到26%

5、永磁调速器 处于连续运行的状态，设备未出现任何故障,运行稳定可靠，基本免维护产品。

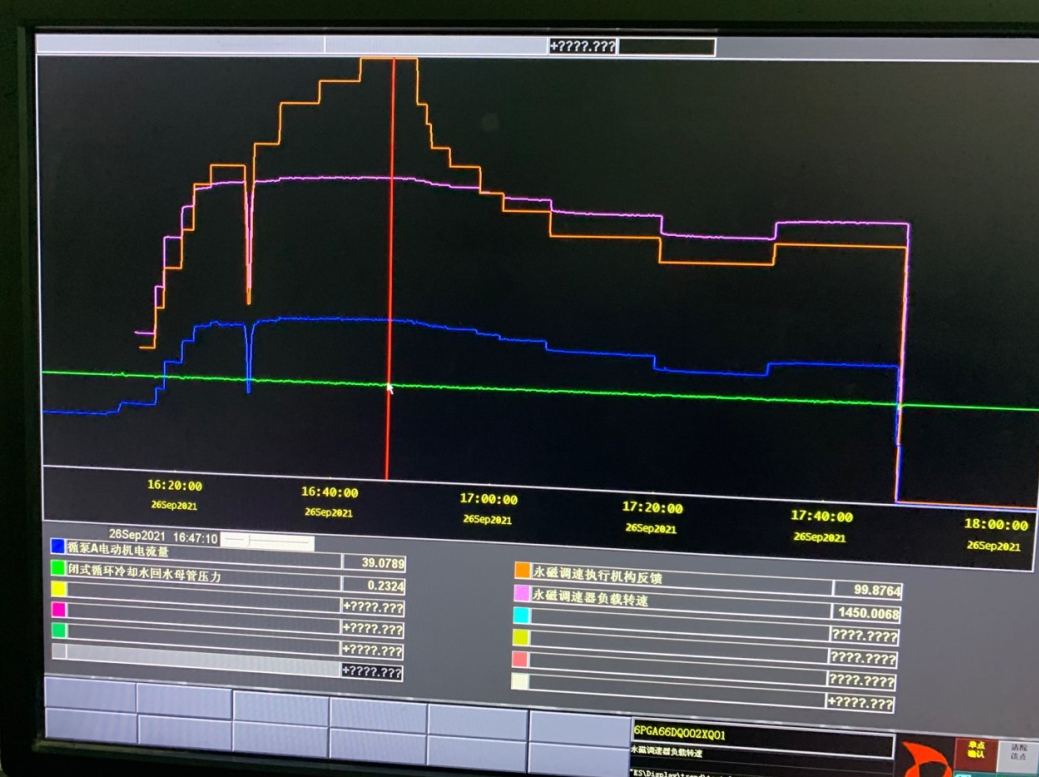

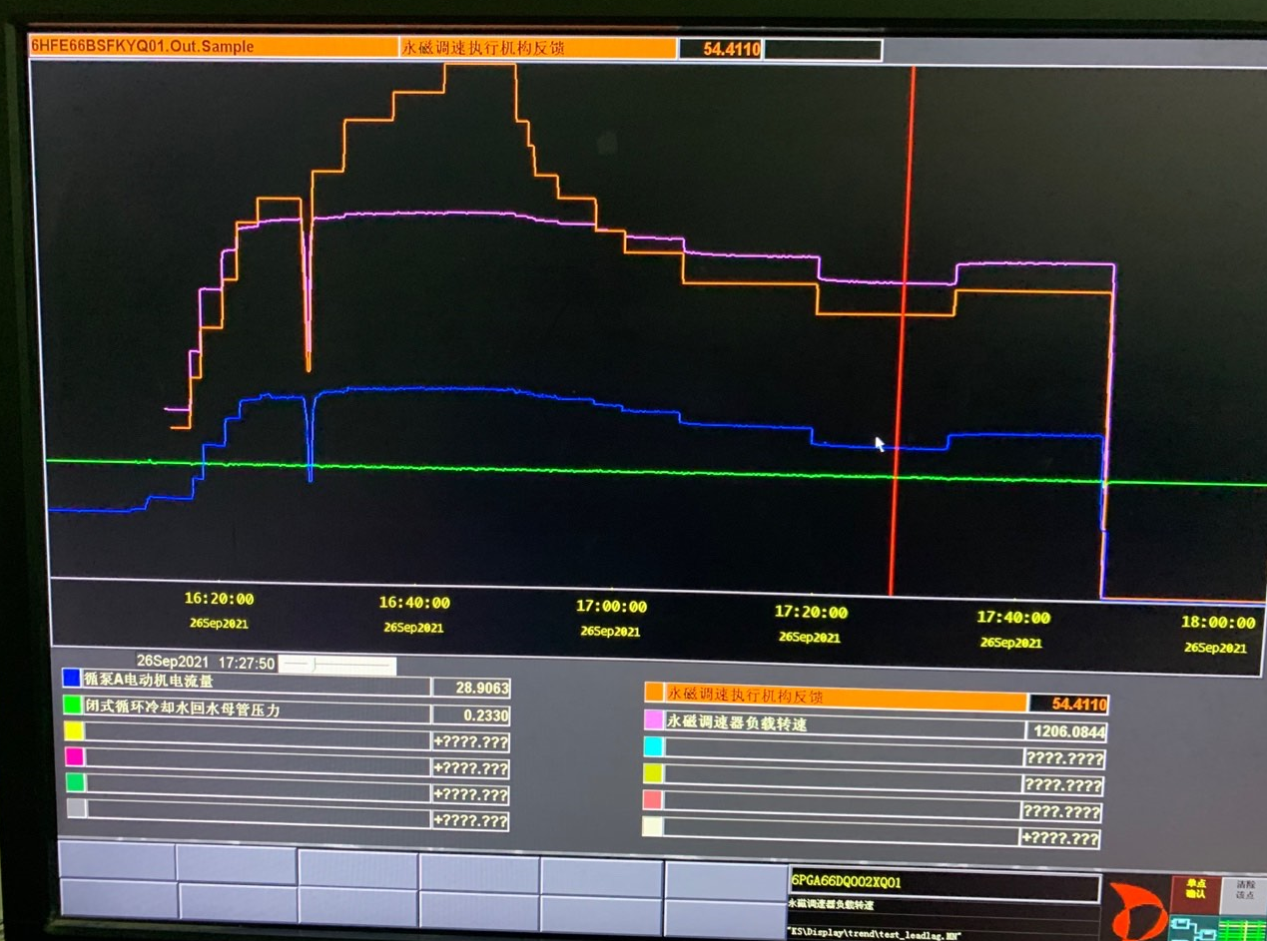

通过对现系统水泵进行永磁调节，在保证现有管网流量不变的情况下，闭式水泵满速运行时运行电流39A，将转速调节到1300rpm，此时流量满足运行要求，电机运行电流为29A。

永磁改造后的节能率26%

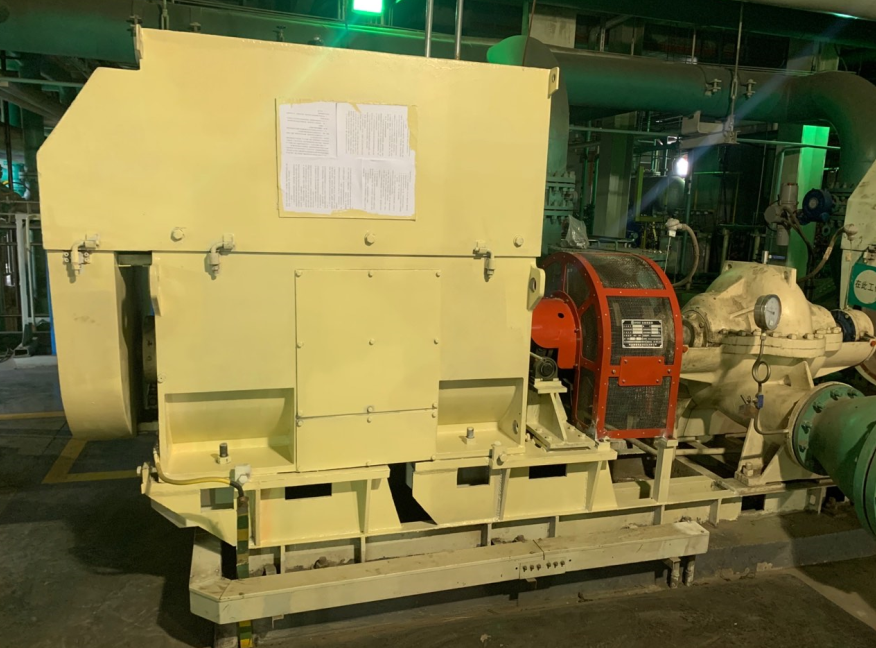

改造照片
