双筒型永磁耦合器

>体积：小

> 重量：轻

> 轴端距：5-10mm

> 改造工期：1天

> 易损件：无

> 允许轴向窜动：10mm

> 安装允许偏差：1mm

> 具备软启动功能 > 固定变速，等同于无限可变叶轮

在线咨询

全国热线

400-603-7376

产品卖点：

功能1：连接

特点：无接触，导体转子与永磁转子之间有3-5mm气隙，允许设备偏差1mm，允许轴窜 10mm。

典型应用场景：容易产生振动和故障的设备

resource/images/fc6fa21f478741c1860f50fee194f50d_10.png

角度偏移

resource/images/fc6fa21f478741c1860f50fee194f50d_12.png

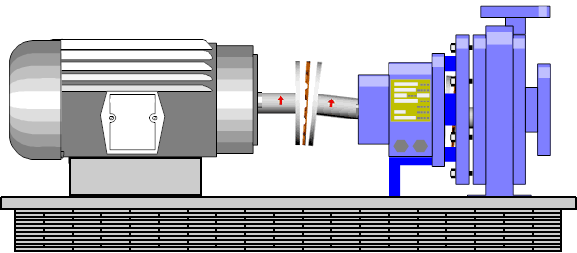

平行度偏移

resource/images/fc6fa21f478741c1860f50fee194f50d_14.png

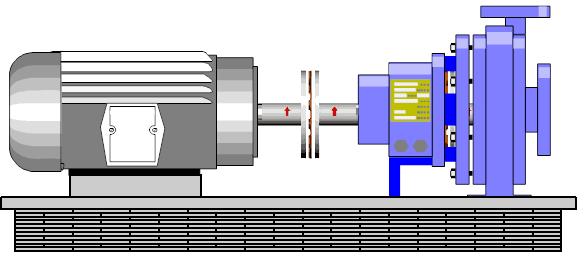

轴向窜动

功能2：柔性启动

特点：与其他软启动设备相比，启动更平稳，可靠性更高。

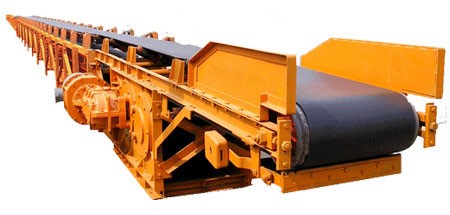

典型应用场景：皮带机、磨煤机等

resource/images/fc6fa21f478741c1860f50fee194f50d_16.jpg

功能3：固定变速

特点：通过调整永磁转子和导体转子之间的安装距离，实现固定变速。最简单可靠，无需改基础，无电气元件，无易损件，完全免维护。

典型应用场景：阀门、风门固定开度及其他需要车削叶轮的场景。

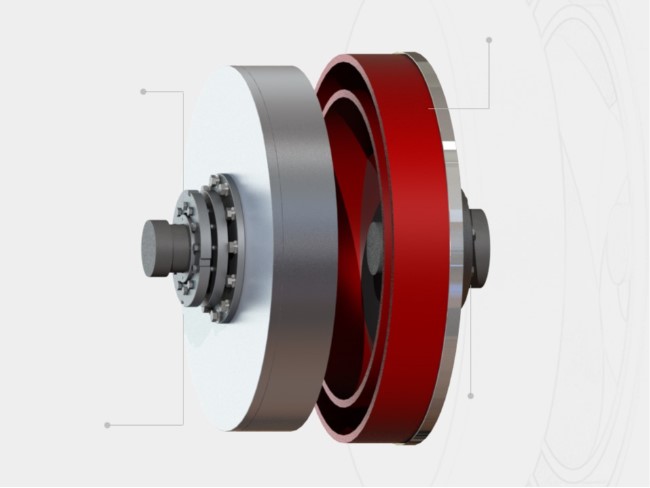

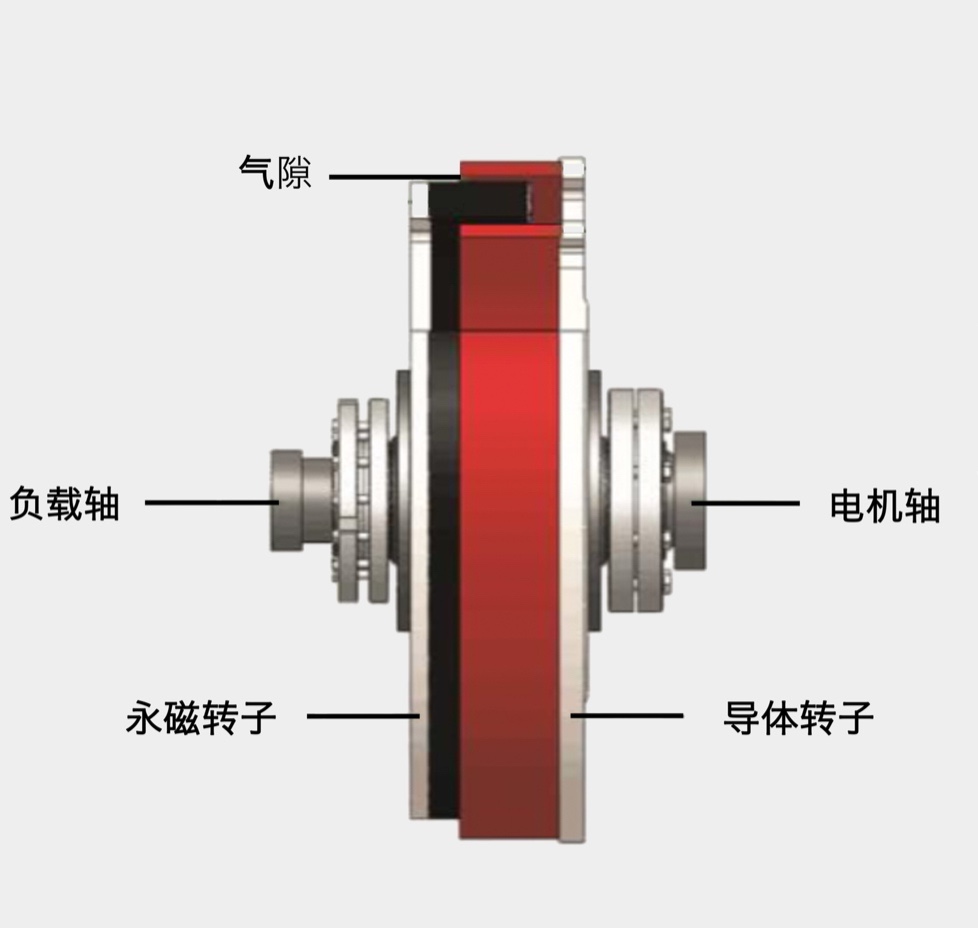

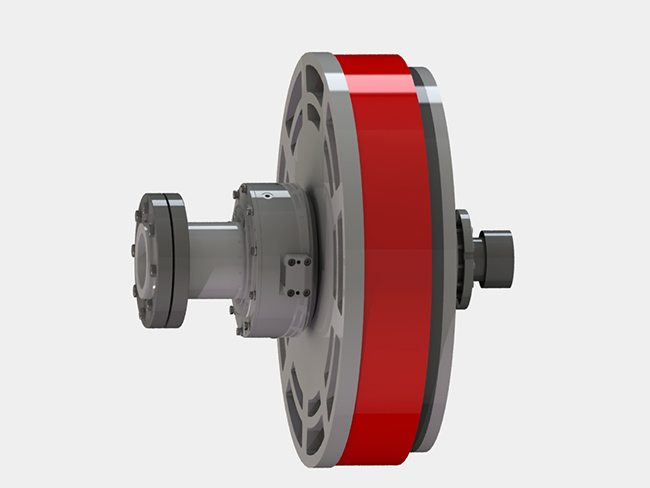

产品结构：

resource/images/fc6fa21f478741c1860f50fee194f50d_8.jpg

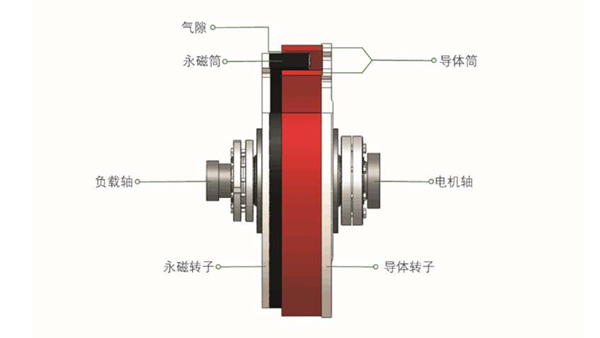

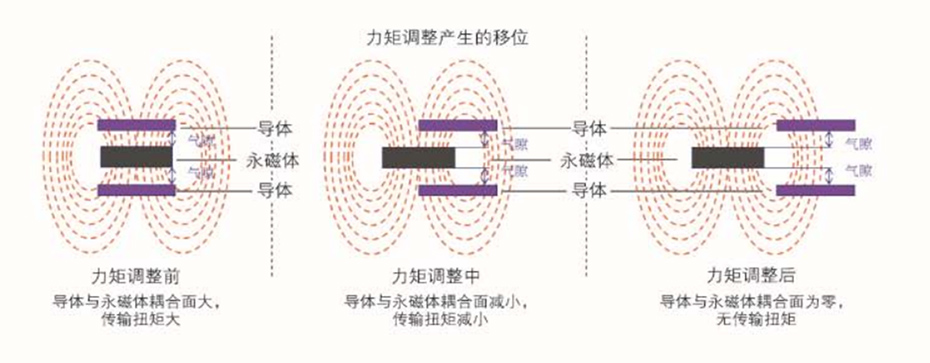

工作原理

永磁耦合器安装在电机与负载之间，当电机旋转时，通过导体转子与永磁转子之间的电磁感应，传递扭矩。

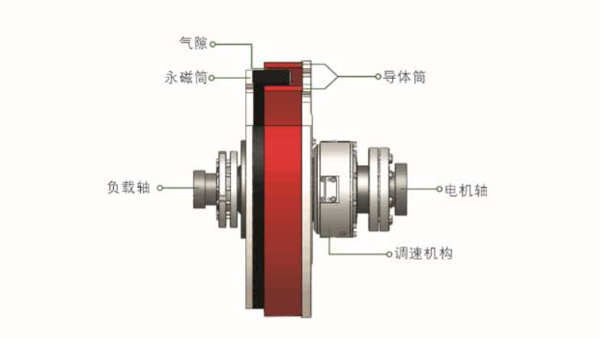

永磁调速器工作原理

应用领域

永磁驱动产品可广泛适用于：火力发电、热电、钢铁冶金、石油石化、化工、矿业、污水处理、市政供水、农业灌溉、水泥、化肥、造纸、暖通、空调、橡胶、制药、水利枢纽、管道输送、港务、舰船、重工机械制造等行业。

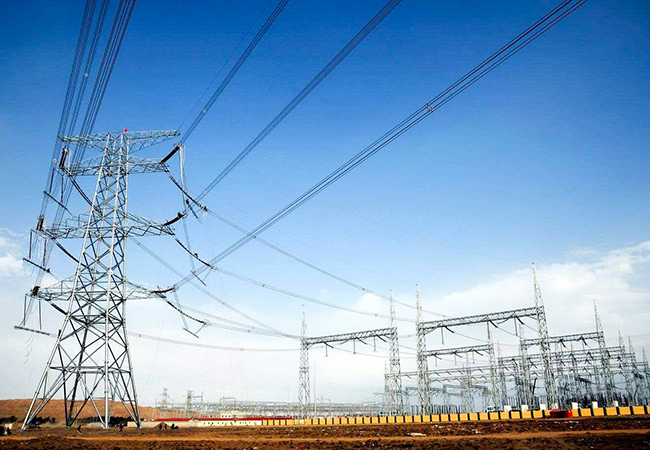

发电行业

热电行业

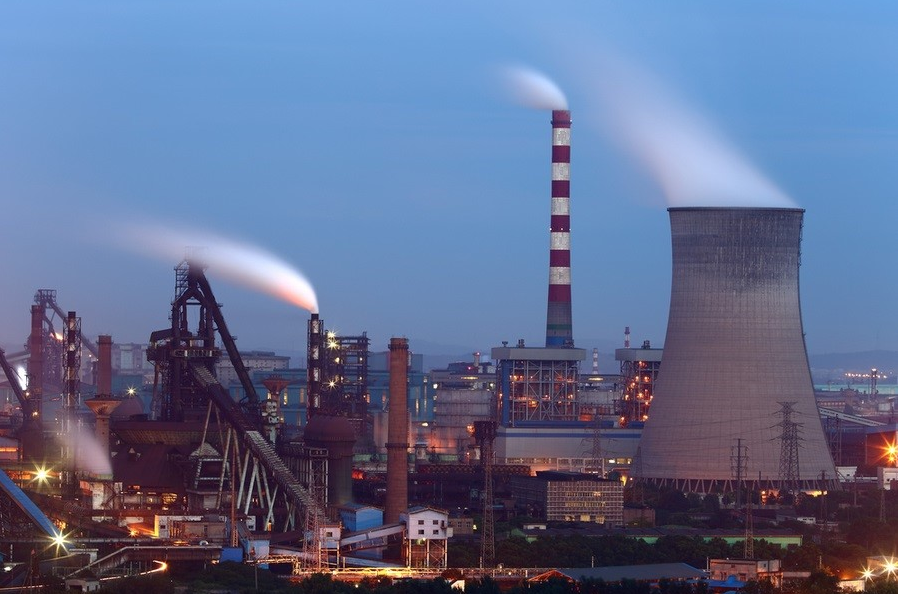

钢铁行业

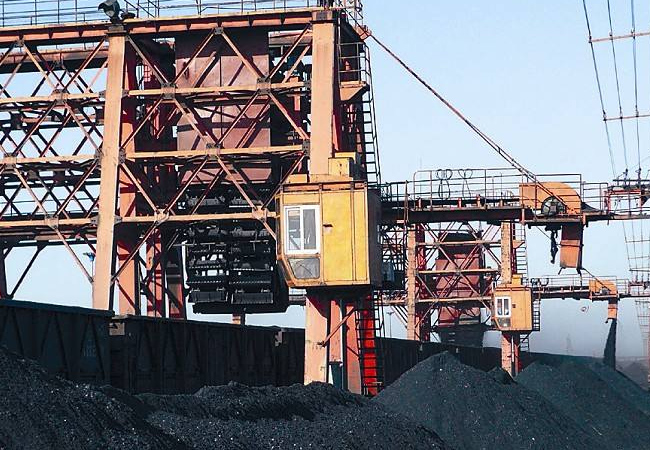

煤矿行业

石油行业

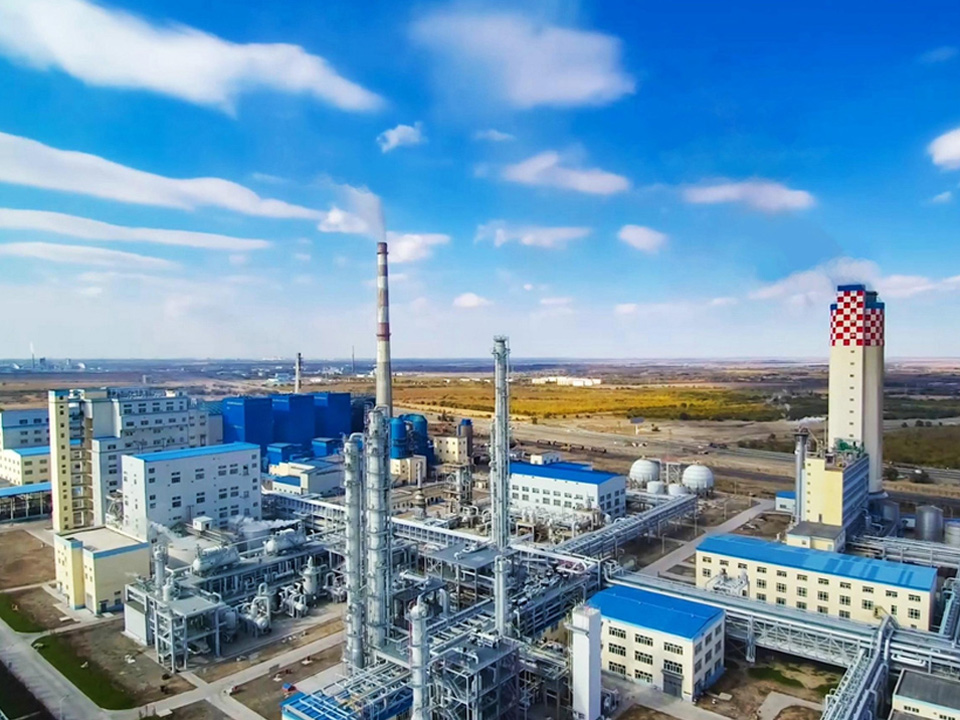

化工行业

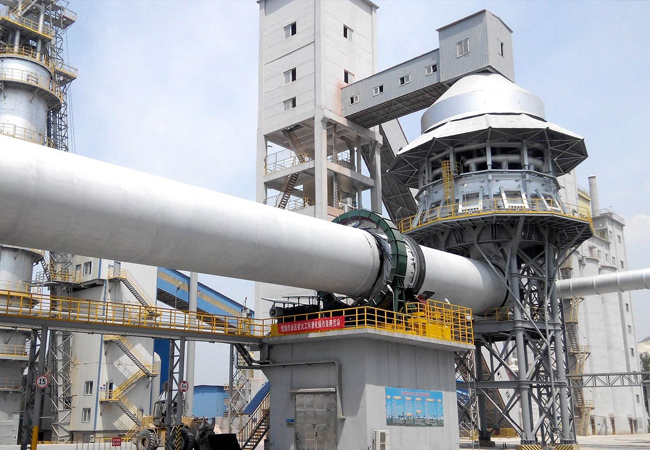

水泥行业

自来水行业

应用案例

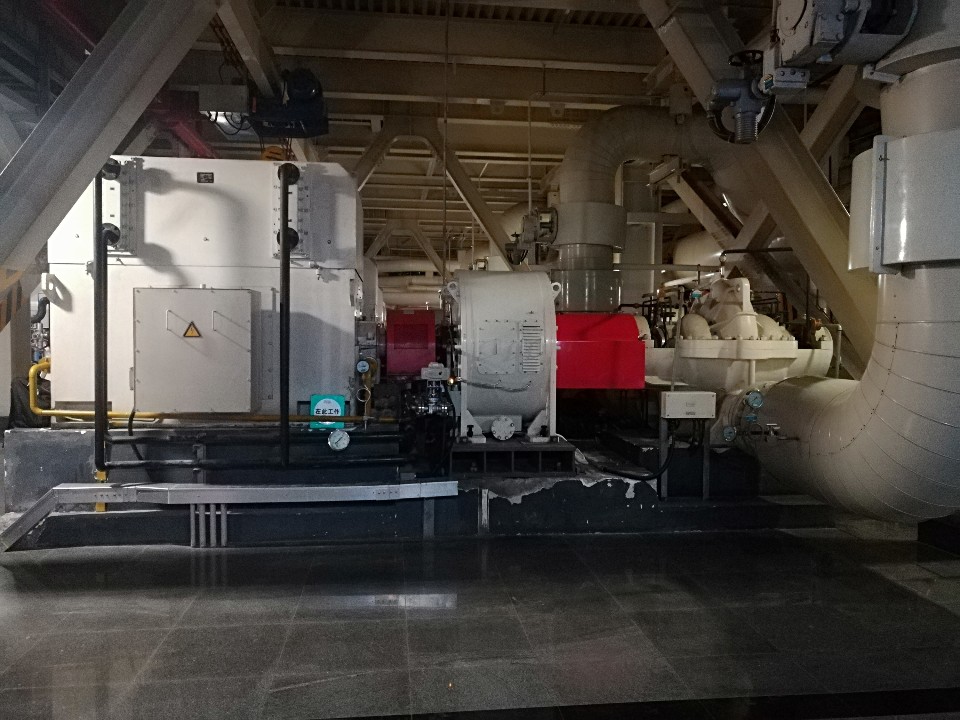

黑龙江某电力2600kW永磁调速器改造

设备参数：

改造设备:热网循环水泵。电机参数：额定功率2600kW额定转速1490rmin、额定电流2773A。水泵参数:流量5000m3、扬程136m

改造需求：

厂内装机两台350MW超临界热电联产机组始建于2010年,2019年对2号机组进行高背压供热改造,以满足机组冬季供热、夏季纯凝运行的各种运行工况的需求,对全厂热网系统进行部分扩容改造,以提高全厂的供热能力,为适应改造后的热网输送需求,将2台热网循环水泵组改用永磁调速控制。

了解更多

北京某电力2240kW永磁调速器改造

设备参数：

改造设备：热网循环泵

电机参数：额定功率2240kW,额定转速1490r/min

改造需求：

（1）原连接方式为液力耦合器，漏油污染环境，同时增加电厂运行安全隐患。

（2）无法按照实标工况实时调节负载转速，小流量调节已无法满足要求。

（3）热网循环泵出口存在系统能源浪费。

了解更多

山东某电力1120kW永磁调速器配套

设备参数

改造设备：引风机。电机参数：额定功率1120kW、额定转速990r/min、额定电流80.4A。风机参数：额定流量303135m³/h、额定压力9723 Pa、额定轴功率971kW。

配套目的

本项目设备需要调节风压以满足炉膛负压需求，现场没有额外空间安装变频器，所以采用永磁调速器配套。

了解更多

: 广西某钢铁900kW永磁调速器改造
改造设备：煤磨机排粉风机电机参数：额定功率900kW 、额定转速 1480r/min 、额定电流 61.1A风机参数：额定流量123000m³/h 、额定压力13400Pa改造需求该风机主要存在两种工作状态，一是正常生产状态，风机阀门开度95%，基本为全开满负荷运行，另一种为停机检修状态，主要用于抽风通气，风机阀门开度为15%；其中正常生产状态约占90%的时间，停机检修约占10%的时间，停机检修时风机阀门开度较小，出现喘振现象，风机振动比较大，影响轴承使用寿命。
了解更多
