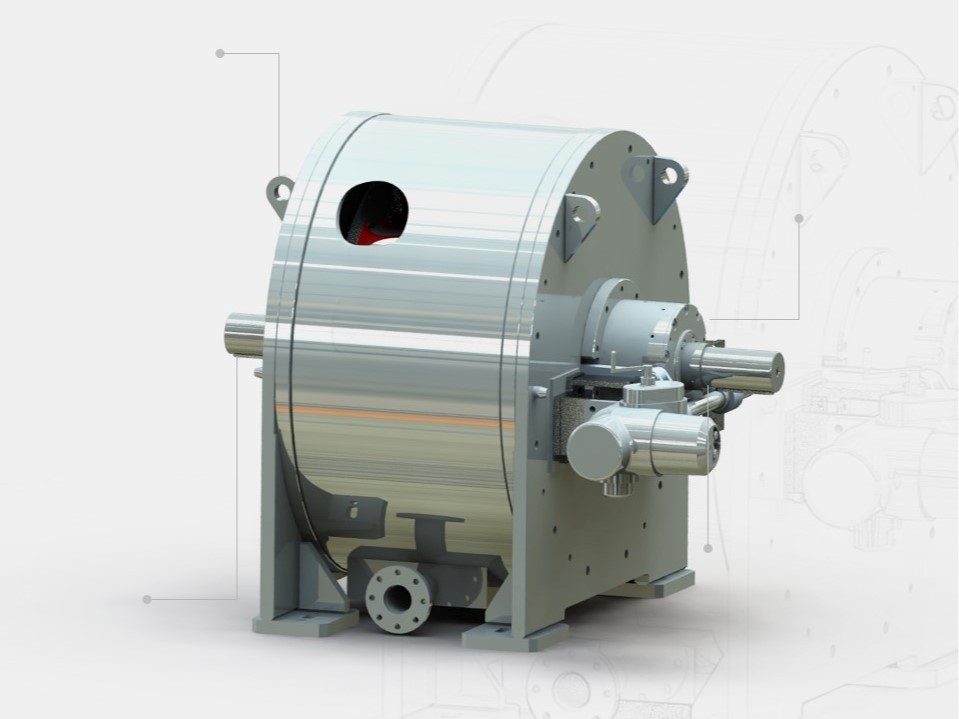

永磁调速器水冷型 5000kW

>结构：简单

>重量：轻

>冷却介质：水

>轴端距：1500-1900mm

>改造工期：8-10天

>轴承：深沟球轴承，脂润滑

>磁场利用率：100%

>维护：简单，可自行维修

>节能率：依据工况可在10%-50%之间

在线咨询

全国热线

400-603-7376

产品卖点

01
超大功率研发成功

5000kW超大功率研发成功，为业内较大。
02
无环境污染

采用水做为冷却液，冷却效果更好；不会造成环境污染，循环系统配置要求低，使用成本低廉。
03
轴承可靠性高

设备轴向力小，采用深沟球轴承，数量仅为5个，采用润滑脂润滑，不用设置润滑系统，稳定可靠。
04
结构简单，维修要求低

简单的结构使得产品转子重量更轻，对轴承的影响小，维护要求低，同时对维修人员技能水平要求低；无需返厂即可完成检修工作。
05
特别调节机构

采用连杆结构实现调节功能，结构简单，调节原理简单，故障率低。
06
故障点少，故障率低

设备主体结构简单，循环冷却系统要求低，调节机构简单，电气检测点少，故障率低。
07
使用寿命长

纯机械结构，易损件少，设备主体使用寿命能够达到30年。
08
调速范围

可实现0~97%区间调速。

工作原理

永磁调速器扭矩传递原理和耦合器相同，在耦合器基础上增加了调速机构，通过电动执行器，可以调节导体和永磁体的有效耦合面积，改变两者之间传递的扭矩大小，实现可调节、可控制的扭矩输出，达到负载调速和节能的目的。

永磁调速器工作原理

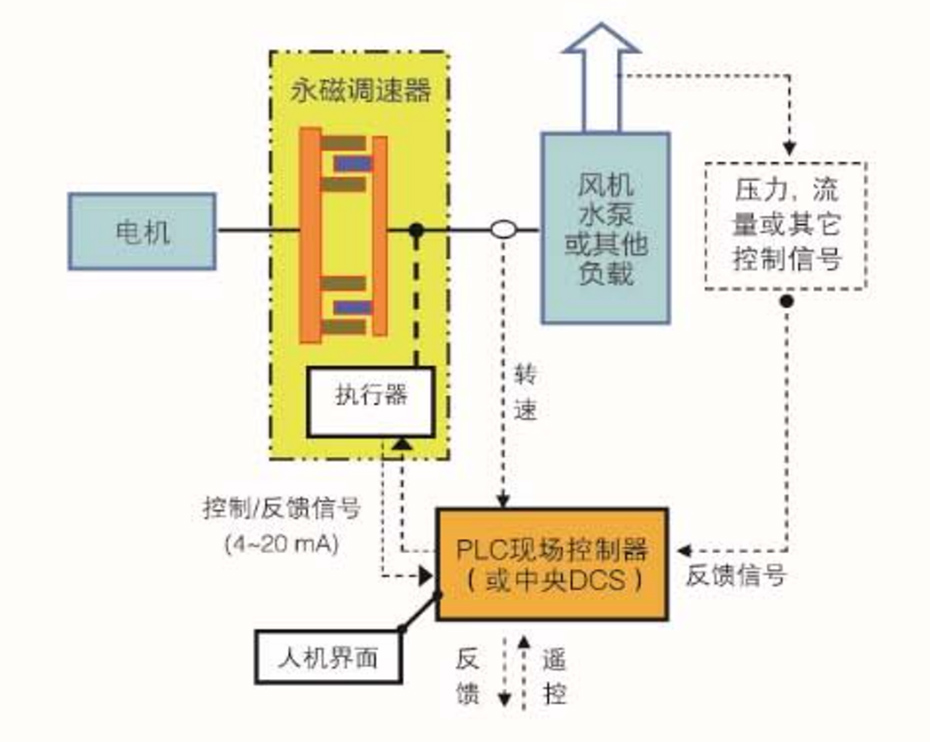

双筒型永磁调速器控制系统

斯普瑞永磁调速器匹配技术成熟的电动执行器控制调速机构，接收DCS或PLC提供的标准4~20mA控制信号，实时调节导体转子与永磁转子间的耦合面积，实现在线调节负载转速的功能。根据工艺需求，可通过合适的逻辑实现永磁调速器的闭环自动调节。

双筒型永磁调速器控制系统

应用领域

永磁驱动产品可广泛适用于：钢铁冶金、石油石化、化工、火力发电、热电、矿业、污水处理、市政供水、农业灌溉、水泥、化肥、造纸、暖通、空调、橡胶、制药、水利枢纽、管道输送、港务、舰船、重工机械制造等行业旋转设备。

发电行业

热电行业

钢铁行业

煤矿行业

石油行业

化工行业

水泥行业

自来水行业

应用案例

黑龙江某电力2600kW永磁调速器改造

设备参数：

改造设备:热网循环水泵。电机参数：额定功率2600kW额定转速1490rmin、额定电流2773A。水泵参数:流量5000m3、扬程136m

改造需求：

厂内装机两台350MW超临界热电联产机组始建于2010年,2019年对2号机组进行高背压供热改造,以满足机组冬季供热、夏季纯凝运行的各种运行工况的需求,对全厂热网系统进行部分扩容改造,以提高全厂的供热能力,为适应改造后的热网输送需求,将2台热网循环水泵组改用永磁调速控制。

了解更多

北京某电力2240kW永磁调速器改造

设备参数：

改造设备：热网循环泵

电机参数：额定功率2240kW,额定转速1490r/min

改造需求：

（1）原连接方式为液力耦合器，漏油污染环境，同时增加电厂运行安全隐患。

（2）无法按照实标工况实时调节负载转速，小流量调节已无法满足要求。

（3）热网循环泵出口存在系统能源浪费。

了解更多

山东某电力1120kW永磁调速器配套

设备参数

改造设备：引风机。电机参数：额定功率1120kW、额定转速990r/min、额定电流80.4A。风机参数：额定流量303135m³/h、额定压力9723 Pa、额定轴功率971kW。

配套目的

本项目设备需要调节风压以满足炉膛负压需求，现场没有额外空间安装变频器，所以采用永磁调速器配套。

了解更多

: 广西某钢铁900kW永磁调速器改造
改造设备：煤磨机排粉风机电机参数：额定功率900kW 、额定转速 1480r/min 、额定电流 61.1A风机参数：额定流量123000m³/h 、额定压力13400Pa改造需求该风机主要存在两种工作状态，一是正常生产状态，风机阀门开度95%，基本为全开满负荷运行，另一种为停机检修状态，主要用于抽风通气，风机阀门开度为15%；其中正常生产状态约占90%的时间，停机检修约占10%的时间，停机检修时风机阀门开度较小，出现喘振现象，风机振动比较大，影响轴承使用寿命。
了解更多
